VFD Christmas Clock 2015

伊勢ギーク・フェアまであと一週間。。。

ユニクラフトさんで作ってもらったAVRマイコンボードにRTCモジュールを組み合わせてみました。
一見ブレッドボードのようですが、ブレッドボード風ユニバーサル基板です。
RTCモジュールはDS1307とEEPROMが搭載された市販のものです。


これをクリスマスディスプレイの制御に使って Christmas Clock を作ってみました。
まだ動作確認レベルですが、時計+1分ごとにトナカイのアニメーションが表示されます。
ギークフェアまでにはもう少し工夫した内容にする予定ですが・・・


Christmas Clock の接続図です。


ATmega328P-AUに最低限の部品をつけただけの簡単なマイコンボードです。
これにリアルタイムクロックモジュールとスイッチ、そしてVFDモジュールを接続しています。
VFDのSIN(マイコンのTXD)部分にインバータがありますが、今回は使用していないので特に気にしないでください・・・
ATmega328PはArduinoUnoに使われているCPUと同じものですが、ArduinoのようにPCから直接USB接続してプログラムを書き込むことはできません。ボードのmicroUSB端子は電源入力専用です。

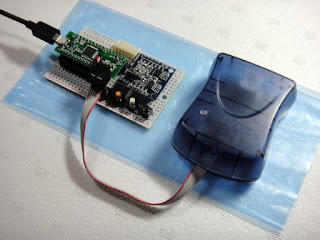

プログラムの書き込みにはAVRISPmkⅡなどの書き込み機が必要です。
通常はAtmelStudioなどでソフト開発しますが、ArduinoIDE環境でプログラミングし、生成したhexファイルを書き込み機で登録すればArduinoと同じように動作します。
この Christmas Clock もArduino環境でプログラミングしています。


この Christmas Clock のボードを5セット準備しました。(VFD無償サンプル付き)
ご希望があれば、伊勢ギークフェアにて実費程度でお譲りする予定ですので、興味のある方はブースにお立ち寄りください。


ソフトはまだ製作中ですが、ギークフェア終了後もこのブログでフォローしてゆく予定です。。。

2015年11月14日土曜日

unicraftの無料プリント基板

unicraftの紹介キャンペーンで無料プリント基板を作ってみました。
http://unicraft-jp.com/pcb/free_pcb.shtml

サイズ10x10cmまでのプリント基板1枚をなんと「無料」で作ってくれます。
サービスの条件は、ブログ等でその紹介をすることだけです。・・・ノルマ達成ですね (^_^;)
納期は最大20営業日とのことでしたが、私の場合11/4にデータを送って11/14着で、しかも2枚が届きました。仕上がりも電子工作にはもったいないような普通(良い意味で)の仕上がりです。
unicraftさん、本当にありがとうございました。


1枚の大きさは45x18mm、10枚取りでカット用の隙間1mmを加えて91x94mmの基板サイズ。
内容はAVRマイコン:ATmega328P-AUのシンプルな実験用CPUボードです。

本日土曜日に職場の基板カッターを拝借して基板カット、部品を取り付けてみました。
電源コネクタとして、EIAJ2サイズのDCジャックかmicroUSBが取り付けられます。


プログラム開発環境はAtmelのツールのほか、CPUが Arduino Uno と同じため Arduino IDE を使ったプログラミングも可能ですので、基板背面には Arduino のピン番号を記載しています。
ボードの詳細は、別途改めて紹介させていただきます。

伊勢ギーク・フェアでも活用したいと考えています。

2015年11月13日金曜日

Christmas Display 2015

伊勢ギーク・フェアまであと1か月なくなってきました。
一応エントリーはしていますが、準備はこれからです(^_^;)

今年は12月開催なので、テーマは「Christmas Display」にしようと思います。

先週土曜日、準備期間も少ないので、まずは昨年の展示物の再生利用からスタート。

最初に昨年無償配布のVFDモジュールを小型のコルクボードに取付けてみました。ボードはホームセンターで300円台と安価ですが、穴をあけてみたら段ボールの芯に表面だけコルクが貼ってある構造でした。おかげで加工もカッター等で手軽にできます。


加工の仕方もわかったところで、大物に挑戦。昨年作ったVFD12台のディスプレイを段ボール箱から60x90cmのコルクボード(ほぼ段ボールですが・・・)に移植。


移植完了、色調は段ボールとほとんど変わりませんが・・・


= = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = = =
翌日、少し装飾してみました。



VFD12台の方は、ちょっと地味ですね。。。 表示内容はこれから検討。
